Емкостные аппараты ВЭЭ представляют вертикальную цилиндрическую емкость с эллиптическими днищами. В силу специфической формы сосуды выдерживают избыточное давление. Материалы изготовления внутренней полости не подвержены коррозии. Сосуд используется в Нур-Султан (Астана) для хранения сжиженных газов, жидкостей и как промежуточное звено технологической цепочки в химической, нефтехимической, целлюлозной промышленности.
Таблица1. Технические характеристики
| Объем, м³ | 1 | 2 | 3,2 | 5 | 6,3 | 10 | 16 | 25 | 1 | 2 | 3,2 | 5 | 6,3 | 10 | 16 | 25 | |
| D, мм | 1000 | 1200 | 1400 | 1600 | 1600 | 2000 | 2000 | 2400 | 1000 | 1200 | 1400 | 1600 | 1600 | 2000 | 2000 | 2400 | |

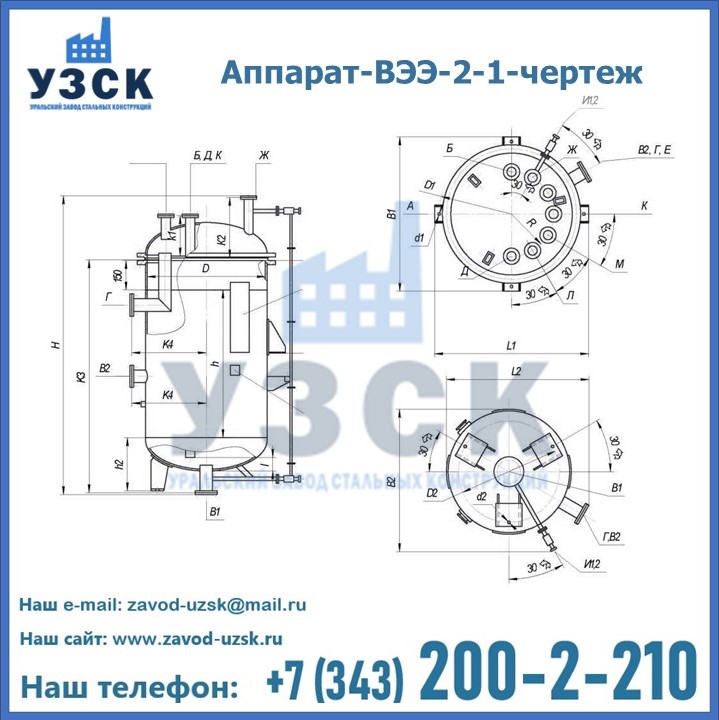

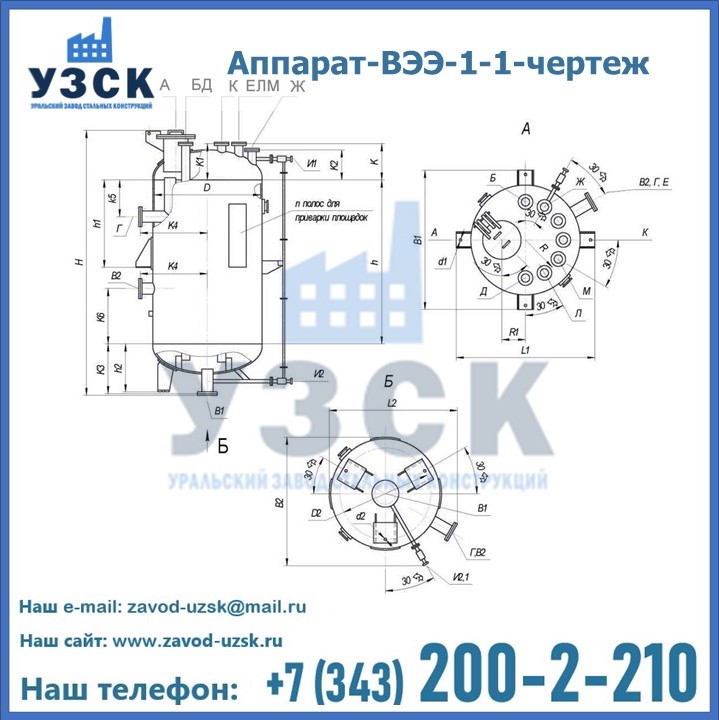

| Аппараты на опорах — лапах | Аппараты на опорах — стойках | ||||||||||||||||
| D1, мм | 1230 | 1465 | 1670 | 1935 | 1940 | 2410 | 2580 | 3135 | 920 | 1100 | 1260 | 1410 | 1410 | 1810 | 1810 | 2210 | |
| d1, мм | 24 | 24 | 24 | 35 | 35 | 35 | 42 | 42 | 19 | 24 | 24 | 35 | 35 | 42 | 42 | 42 | |
| Габариты, мм | L | 1270 | 1555 | 1760 | 2025 | 2030 | 2530 | 2685 | 3265 | 1145 | 1350 | 1535 | 1770 | 1770 | 2140 | 2140 | 2560 |
| B | 1320 | 1555 | 1760 | 2025 | 2030 | 2530 | 2685 | 3265 | 1205 | 1390 | 1575 | 1765 | 1765 | 2135 | 2135 | 2555 | |
| H | 2260 | 2695 | 3165 | 3475 | 4175 | 4375 | 6415 | 6610 | 2260 | 2715 | 3165 | 3530 | 4300 | 4555 | 6770 | 7255 | |
| Масса, кг | 700 | 1200 | 1700 | 2500 | 3000 | 4500 | 6700 | 10500 | 700 | 1200 | 1700 | 2500 | 3100 | 4700 | 7000 | 11100 | |
Материальное и конструктивные исполнения сосудов ВЭЭ
| Шифр материального исполнения | Марка стали | Рабочая температура стенки аппарата, °С | |
|---|---|---|---|
| Минимальная | Максимальная | ||
| 1 | Ст3сп5 ГОСТ 380 | Минус 20 | 300 |
| 2 | 16ГС-6*, 16ГС-12* ГОСТ 5520, ГОСТ 19281 | Минус 40 | |
| 09Г2С-8*, 09Г2С-15* ГОСТ 5520, ГОСТ 19281 | Минус 70 | ||
| 3 | 12Х18Н10Т; 10Х17Н13М2Т ГОСТ 5632 | Минус 7 | |
Существует 2 разновидности оборудования, цельносварное и выполненное с разъемом. Вертикальные емкости могут иметь объем от 1 до 25 м3, выпускаются под давление 0,6; 1,0; 1,6 МПа.
Где и как заказать емкость ВЭЭ в Нур-Султан (Астана)
Наш завод УЗСК специализируется на выпуске резервуаров для химической и нефтеперерабатывающей промышленности. На производственной площадке изготавливаются оба вида емкостей ВЭЭ всех типоразмеров. Мы выполняем полную обвязку сосуда, согласно требованиям заказчика. Каждое изделие проходит 100% контроль швов и гидравлические испытания. На него оформляется паспорт.
Чтобы купить по выгодной цене в компании УЗСК оборудование, работающее под давлением, необходимо оформить заказ, предварительно оформив опросный лист. Получить необходимые консультации можно обратившись к нам через форму обратной связи или по телефону.
