Конденсатный бак входит в схему паровой энергетической установки. Теряя температуру и давление, пар переходит в жидкое состояние, получается конденсат. Специальный резервуар для сбора конденсата сохраняет энергию в виде горячей воды для вторичного использования. Возможен отбор вторичного пара из конденсатосборника, работающего под давлением.
Описание
Стандартное оборудование отвечает требованиям ГОСТ Р 52630-2012 по производству стальных сварных сосудов и Типовому Проекту 903-3-04с.91. В ТП унифицированы не только размеры, чертеж конденсатного бака, но его деталировка, включая прокладки на фланцах, крепеж.
Основные технические параметры баков конденсатных БК серии 903-3-04С.91
| Номинальный объем баков (геометрическая емкость) | От 1000 до 100000 литров (1-100 м3). |
| Плотность рабочей среды для БК | 1,1 г/м3 |
| Температура рабочей среды | 100 °С. |
| Давление избыточное, МПа (кгс/см2) | 0,02(0,2); 0,3(3,0). |
| Вакуум, МПа (кгс/см2) | -0,00025 (-0,0025) |
| Нагрузка от теплоизоляции, МПа (кгс/см2) | 0,00045 (0,0045). |
| Климатическое исполнение по ГОСТ 15150 | УХЛ 3 |
| Условия хранения и транспортировки по ГОСТ 15150 | 5(0Ж4) |
| Допустимая сейсмичность по шкале MSK-64 | 9 баллов (МР3) |
Конструкцией бака конденсатного предусмотрена технологичность изделия по антикоррозийным покрытиям, за счет того, что ребра жесткости бака выведены наружу. Благодаря этому удается значительно снизить трудоемкость манипуляций, связанных с химпокрытием изделия.
Для изготовления корпуса и днищ в Нур-Султан (Астана) используются несколько различных марок стали, в зависимости от элемента конструкции и условий, в которых планируется эксплуатировать емкость. В частности, баки конденсатные серии 903-3-04С.91 производятся из таких материалов, как высококачественная углеродистая или легированная сталь (толщина варьируется от 4 до 12 мм), либо нержавеющая сталь (3-10 мм). Расчетная толщина корпуса должна быть не меньше 3 мм для нержавейки и 4 мм при использовании низкоуглеродистой стали. Марка металла выбирается в зависимости от места установки конденсатного бака:
- сталь Ст2сп2 при температуре до -200С;
- сталь Ст3пс5, Ст20, эксплуатация до -300С;
- сталь 9Г2С при установке в местности с температурой от -30 до -500С.
Важно! Максимально допустимая отрицательная температура для эксплуатации всей конструкции в сборке и деталей бака БК по отдельности, не должна быть ниже -50°C.
Если эксплуатация бака БК предполагает нагрев стенки до +45°С и выше, емкость должна быть оснащена теплоизоляцией, согласно ГОСТ 17314-81.
Электростанции и котельные применяют баки конденсатные БК в качестве:
- емкостей для сбора конденсата;
- дренажных баков;
- баков низких точек.
Баки-сборники конденсатные, изготовленные из нержавеющей стали, на морозе становятся хрупкими и могут прийти в негодность, поэтому их следует устанавливать в теплом помещении или обеспечить теплоизоляцию. Конденсатный бак рекомендуется размещать на устойчивой бетонной платформе.

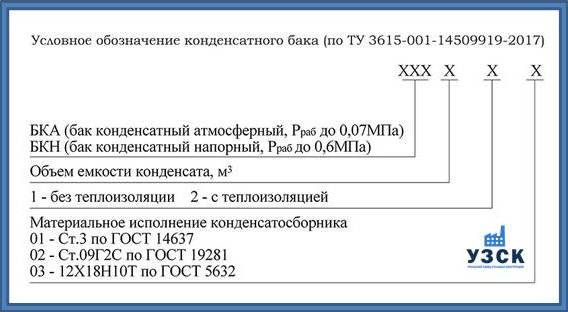

Конденсатный бак в котельной может быть атмосферным (БКА), с внутренним давлением до 0,07 МПа, и напорным (БКН), избыточное давление внутри 0,6 МПа. Именно, в напорном баке происходит вторичный отбор пара пониженных параметров.
Принцип работы конденсатного бака прост. Сосуд может быть открытым, сообщаться с атмосферой, или закрытый, тогда на нем стоит предохранительный клапан. Имеются патрубки для приема и откачки конденсата. Предусмотрены штуцеры для установки водомерного стекла. Аппарат работает при малом избыточном давлении, исключая кипение конденсата в открытом баке.

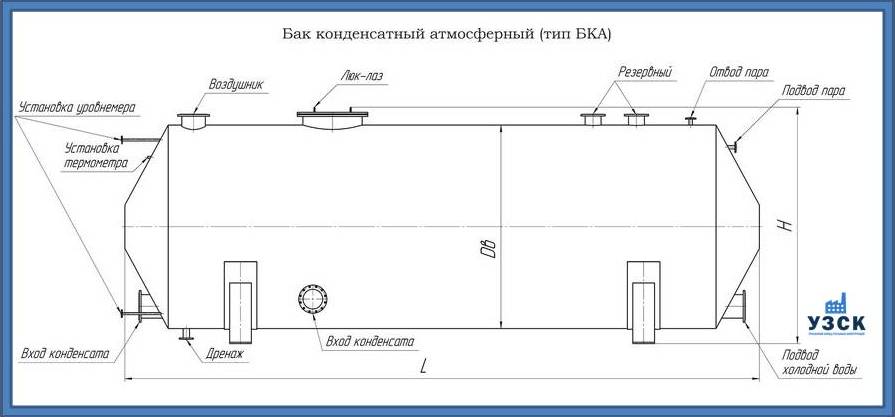

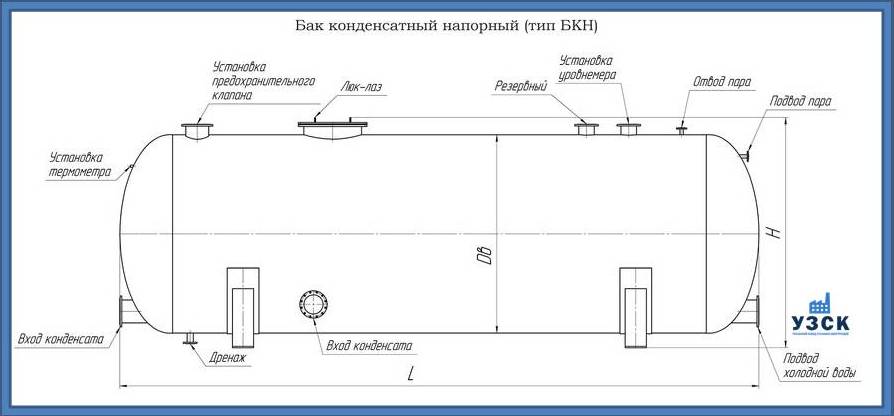

Геометрические параметры БКА и БКН ТП 903-3-04с.91
Емкость конденсатосборника рассчитывается по паровой нагрузке котельного агрегата, с учетом обязательной установки параллельно 2-х баков, способных принять не менее половины от общего объема конденсата.

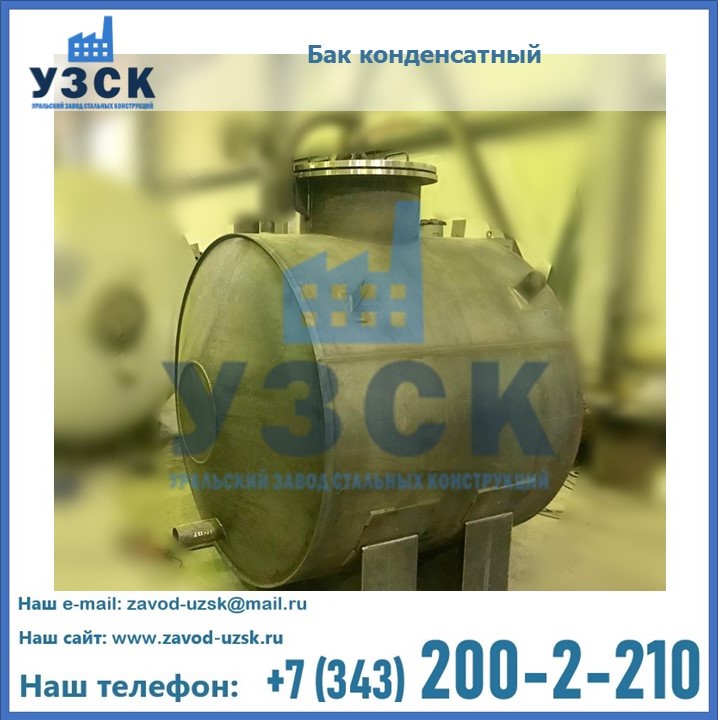

Производство и продажа конденсатосборников в Нур-Султан (Астана)
Стальные емкости для сбора конденсата всех видов и типоразмеров изготавливаются в производственной компании «УЗСК». Мы работаем с соблюдением предусмотренных требований на оборудование стандартной комплектации. Принимаем в производство техническое задание на нестандартные баки конденсата. Собственное конструкторское бюро разрабатывает рабочую документацию.

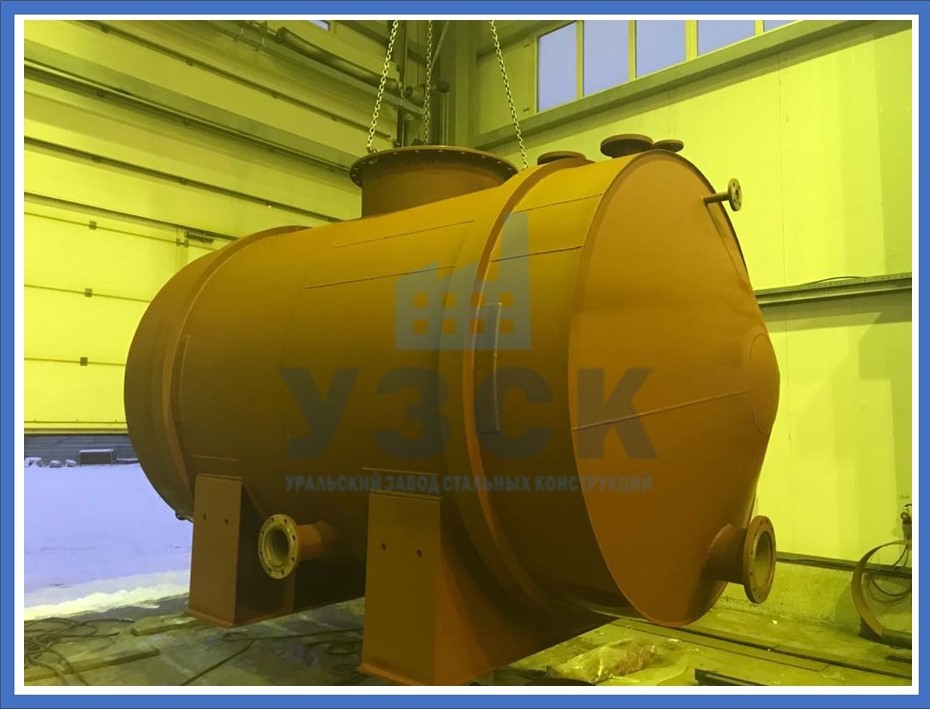

Наш завод специализируется на производстве емкостного оборудования. Станочный парк позволяет изготовить самые сложные сопряжения с инженерной проработкой. Конденсатосборники изготавливаются на заводской площадке полностью, с обвязкой. Здесь же проводится гидравлическое испытание сосуда, проверяется качество швов специалистами собственной лаборатории неразрушающего контроля.
В соответствие назначению оборудования, в базовую комплектацию входят:
люк, для проникновения в емкость;
воздушник для БКА, место установки предохранительного клапана для БКН;
штуцеры для подвода и отбора конденсата, дренажа, подачи холодной воды;
штуцеры под уровнемер, манометр и температурный датчик.
Модельный ряд конденсатных баков БК версия 903-3-04С.91

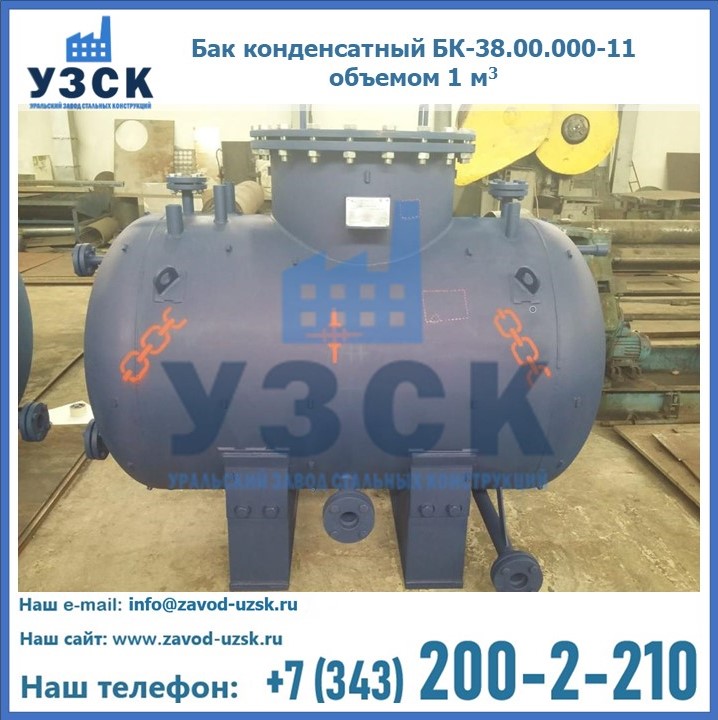

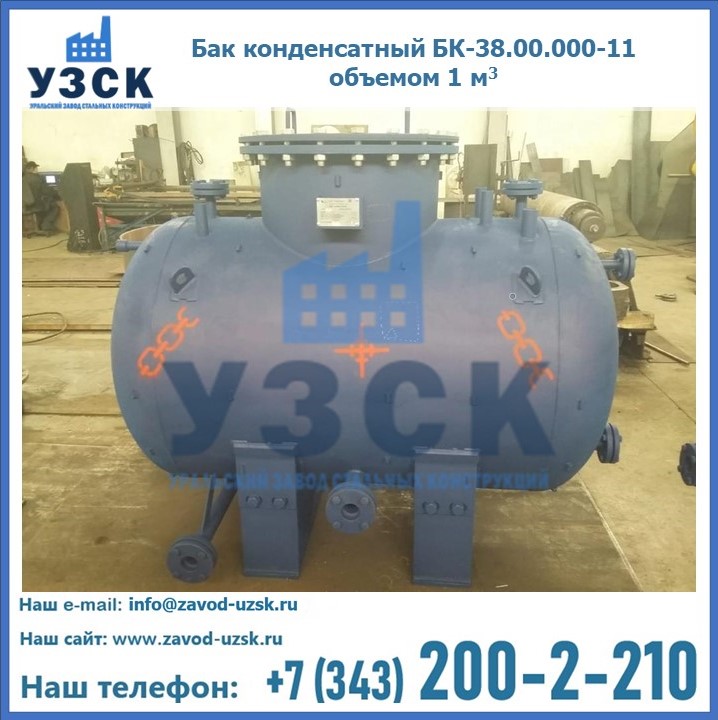

| Модификация | Объем, м3 | Давление Pp, МПа (кгс/см2) | Темпе-ратура, С° | D, мм | L, мм | H, мм | S, мм | Масса, кг | |
| геом. | рабоч. | ||||||||
| БК 38.00.000 СБ | 1 | 0,9 | 0,015+0,02 (0,15+0,2) | 104 | 1000 | 1600 | 1832 | 3 | 696 |
| БК 38.00.000-01 | 2 | 1,7 | 1400 | 1700 | 2232 | 895 | |||
| БК 38.00.000-02 | 3 | 2,6 | 2300 | 991 | |||||
| БК 38.00.000-03 | 5 | 4,3 | 1800 | 2500 | 2632 | 1388 | |||
| БК 38.00.000-04 | 10 | 8,8 | 2000 | 3700 | 2838 | 2147 | |||
| БК 38.00.000-05 | 16 | 14,0 | 2200 | 4800 | 3040 | 4 | 2829 | ||
| БК 38.00.000-06 | 25 | 22,0 | 2600 | 5400 | 3440 | 3604 | |||
| БК 38.00.000-07 | 40 | 36,0 | 3200 | 5900 | 4048 | 8 | 6682 | ||
| БК 38.00.000-08 | 50 | 43,0 | 7100 | 7362 | |||||
| БК 38.00.000-09 | 80 | 70,0 | 3800 | 8100 | 4648 | 9546 | |||
| БК 38.00.000-10 | 100 | 90,0 | 10300 | 10868 | |||||
| БК 38.00.000-11 | 1 | 0,9 | 0,3 (3,0) | 142 | 1000 | 1600 | 1838 | 5 | 795 |
| БК 38.00.000-12 | 2 | 1,7 | 1400 | 1700 | 2238 | 8 | 1043 | ||
| БК 38.00.000-13 | 3 | 2,6 | 2300 | 8 | 1205 | ||||
| БК 38.00.000-14 | 5 | 4,3 | 1800 | 2500 | 2638 | 8 | 1627 | ||
| БК 38.00.000-15 | 10 | 8,8 | 2000 | 3700 | 2844 | 10 | 2504 | ||
| БК 38.00.000-16 | 16 | 14,0 | 2200 | 4800 | 3048 | 10 | 3576 | ||
| БК 38.00.000-17 | 25 | 22,0 | 2600 | 5400 | 3448 | 12 | 4597 | ||
| БК 38.00.000-18 | 40 | 36,0 | 3200 | 5900 | 4056 | 16 | 8050 | ||
| БК 38.00.000-19 | 50 | 43,0 | 7100 | 16 | 8925 | ||||
| БК 38.00.000-20 | 80 | 70,0 | 3800 | 8100 | 4656 | 16 | 11673 | ||
Многие заказчики стараются конденсатные баки купить по выгодной цене в компании «УЗСК» в Нур-Султан (Астана). Причин несколько. Производитель поставляет емкости с полным комплектом лестниц, площадок обслуживания. Бак после гидравлических испытаний покрывают специальной внутренней и наружной краской, накладывают теплоизоляцию или наваривают крепеж для навески минматов. Условия теплоизоляции согласуются с заказчиком.
На конденсатосборник выдается Паспорт и гарантийные обязательства на 18 месяцев в рабочем режиме, но не больше 24 месяцев со дня отгрузки. Тяжелое оборудование отправляется поставщику по ж/д ветке, проложенной до склада. Чтобы оформить заказ, необходимо связаться с нами по контактам, указанным на сайте. Обсудим условия сделки, стоимость, сроки изготовления оборудования.
