Циклоны СИОТ отличаются высокой производительностью и надежностью, благодаря этим свойствам, их используют во многих промышленных отраслях. При помощи данной модели циклонов газовоздушный поток очищается от мусора и пыли посредством грубой и средней фильтрации и удаления неволокнистой, неслипающейся пыли. Эффективность циклонов СИОТ проверена на практике, применительно к предприятиям в Нур-Султан (Астана) с высоким уровнем загрязнения исходящего потока.
Конструкция и эксплуатационные особенности циклонов СИОТ

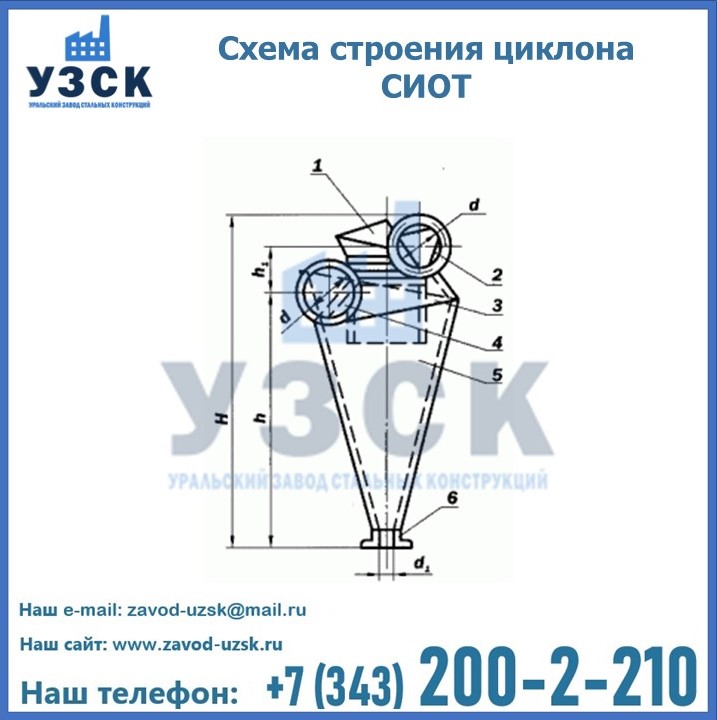

Циклон СИОТ состоит из раскручивателя, оборудованного винтовой крышкой (1), выходного и входного патрубков (2,4), крышки корпуса (3), корпуса (5), пылеотводящего патрубка (6), раскручивателя, или плоского щита (7), колпака (8).
На схеме можно увидеть, что циклоны СИОТ оборудованы раскручивателями с винтовой или плоской крышкой, двумя патрубками для приема и выпуска воздушных потоков, пылеотводящим патрубком и защитным колпаком. Все конструкционные элементы находятся в корпусе, а через специальный патрубок отводится пыль.
Данная модель (циклон СИОТ) имеет определенные конструкционные особенности, например:
- у циклонов СИОТ отсутствует цилиндрическая часть основного корпуса;
- треугольная форма входного патрубка;
- данную модель можно монтировать как на всасывающей, так и на нагнетательной сторонах вентиляционного оборудования;
- для фильтрации крупных и абразивных элементов потребуется дополнительное усиление/бронирование нижней части корпуса цементом;
- воздушный поток отводится через раскручиватели с винтовой и плоской крышкой или через шахту.
Принцип действия циклонов СИОТ
Принцип работы фильтра СИОТ заключается в циркуляции воздуха внутри корпуса и осаждении частиц пыли и загрязняющих элементов на стенках под действием центробежной силы. Конструкцией предусмотрены следующие варианты выхода воздуха из устройства:

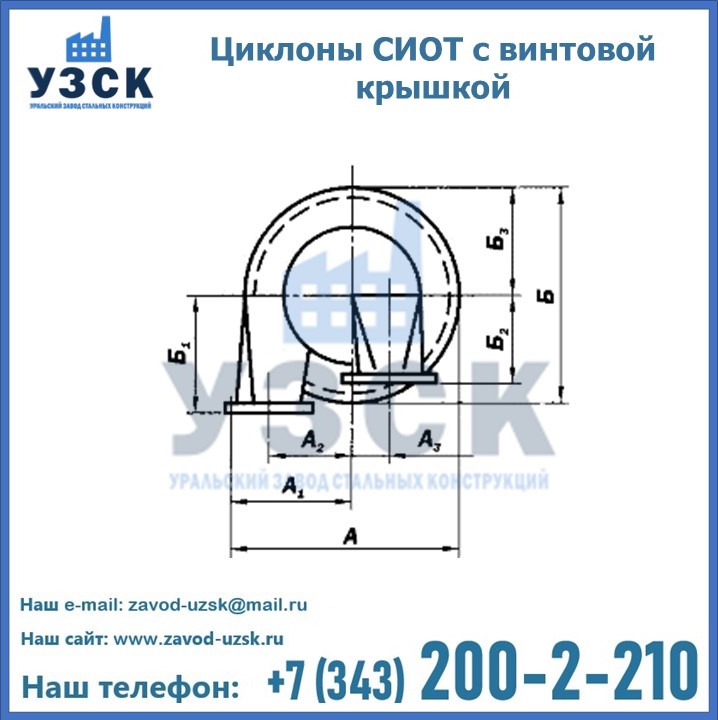

- раскручиватель, оборудованный винтовой крышкой (используется для подачи очищенного воздуха в определенную зону, или при размещении циклона перед вентилятором/всасывающей линией);

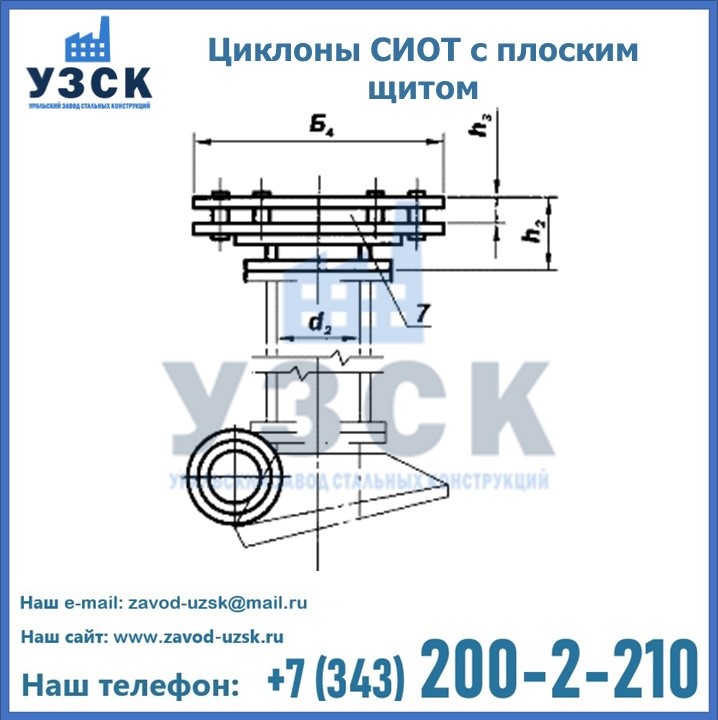

- раскручиватель — плоский щит (при размещении устройства на нагнетательной линии);

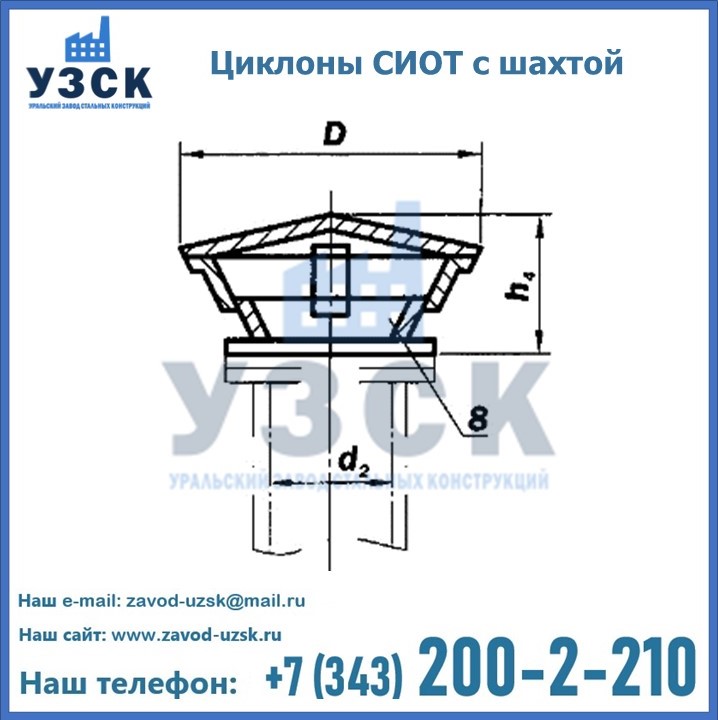

- шахта с колпаком (при размещении устройства на нагнетательной линии).
Циклон СИОТ считается не менее эффективным, чем циклон ЦН-15. Важное преимущество данной модели, то, что ее можно устанавливать, как на всасывающей, так и на нагнетательной стороне вентилятора.
Область применения циклонов СИОТ в Нур-Султан (Астана)
Циклоны СИОТ применяются для улавливания частиц и очищения воздушных потоков от сухой, неволокнистой, неслипающейся пыли. Циклоны СИОТ идеально подходят для сухой средней и грубой очистки газовых и воздушных потоков от неволокнистых и не слипающихся твердых частиц. Производятся такие пылеуловители по серии 5.907-1. Такие свойства СИОТ, как длительный срок эксплуатации, эффективность и универсальность (подходят для применения на предприятиях различных отраслей промышленности) вывели данную модель на лидирующие позиции и сделали одной из самых востребованных и качественных.
Производство и реализация циклонов СИОТ
Уральский Завод Стальных Конструкций в Нур-Султан (Астана) предлагает заказать и купить циклоны СИОТ, а также другие модели циклонов выгодной цене и на хороших условиях. У нас вы найдете большой ассортимент оборудования с различными конструкционными особенностями, комплектацией, массой и габаритами, а также производительностью от 1500 до 10000 м3/ч. Вся продукция отличается эффективностью работы и качеством очистки газовоздушной смеси. На оборудование имеются все необходимые сертификаты и долгосрочная гарантия.
| Наименование | Производительность по воздуху м3/ч | А, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| Циклон СИОТ №1 | 1500 | 703 | 1720 | 51 |
| Циклон СИОТ №2 | 3000 | 1015 | 2455 | 102 |
| Циклон СИОТ №3 | 4500 | 1242 | 2995 | 148 |
| Циклон СИОТ №4 | 6000 | 1428 | 3440 | 195 |
| Циклон СИОТ №5 | 7500 | 1593 | 3830 | 244 |
| Циклон СИОТ №6 | 8500 | 1698 | 4080 | 275 |
| Циклон СИОТ №7 | 10000 | 1943 | 4423 | 323 |
