Компенсатор отличается тем, что в стандартном исполнении не предусмотрен защитный кожух. Компенсатор устанавливают в Нур-Султан (Астана) на прямых горизонтальных участках трубопроводов горячей и холодной воды, пара. Прибор не используют для установки для перекачки нефти и ее производных, для агрессивных составов в стандартной комплектации. Потребуется другая марка стали для комплектующих. Устанавливают гасители в компрессионных трубопроводах и на линии нагрева. Рассчитываются изделия для использования в системах с давлением 2,5; 6,3; 10; 16; 25 бар. От величины принимаемой нагрузки зависит толщина стенок сильфона и комплектующих.

Технические характеристики и линейные параметры

Устройство предназначено компенсировать температурные удлинения участка трубы, закрепленном на неподвижных опорах. Чтобы сильфон справился с усилием сжатия и компенсировал удлинение, температура подаваемого агента должна быть ниже 200 0 С. При этом диаметр трубы может быть 65 – 1000 мм.

Компенсатор состоит:

  • сильфон, выполненный из многослойной нержавеющей стали толщиной меньше 2 мм;
  • патрубки, приваренные к сильфону с заходом внутрь, придающие жесткость конструкции.
  • установленная внутри гильза имеет Ду основного трубопровода, не создает препятствий движению, приваривается к первому патрубку походу движения.
  • фланцы поставляются в комплекте с ответными.

Материал изготовления вспомогательных конструкций стандартный – малоуглеродистая сталь – может быть заменен по желанию заказчика на нержавейку или другую марку металла. Компенсатор можно дополнительно одеть в кожух, который крепится на стойки винтами.

Преимущество применения ОФГ

Используя фланцевые соединения можно быстро собрать магистраль без сварки. Это определяет выбор при прокладке в невентилируемом тесном пространстве или взрывоопасной среде.

 Трубопровод и гильза компенсатора имеют один размер, не создается перепад давления.

Малое количество элементов делает конструкцию надежной, необслуживаемой.

Небольшой размер компенсатора уменьшает нагрузку на рабочих при монтаже, занимает мало места в собранном виде.

Купить компенсатор ОФГ в Нур-Султан (Астана)

Уральский завод стальных конструкций уже больше 15 лет занимается изготовлением компенсаторов сильфонных осевых всех типов и размеров. Собственное производство позволяет продавать изделия без торговых накруток.

Купить у нас компенсаторы выгодно:

  • Качество гарантируется контролем на всех ступенях производства изделия.
  • Выполняем стандартные изделия и по спецзаказу.
  • Каждый компенсатор имеет технический паспорт, номер, гарантию производителя на 3 года.
  • Организована доставка изделий ж/д транспортом.

Позвоните по телефону, указанному на сайте УЗСК и получите консультацию специалиста в Нур-Султан (Астана).

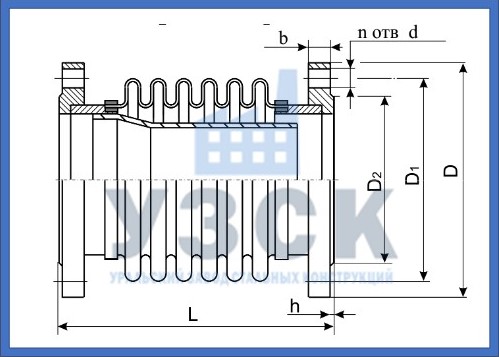

Таблица типоразмеров

Условное обозначение Размеры, мм Жесткость осевого хода, Сλ, кН/м (кгс/см) Масса, кг
D S D1 L b h
ОФГ-2,5-65 160 130 110 267 11 3 32,2 5,2
 ОФГ-2,5-80 185 150 128 277 11 3 29,6 6,6
 ОФГ-2,5-100 205 170 148 298 11 3 25,9 8,3
 ОФГ-2,5-125 235 200 178 311 13 3 24,4 10,4
ОФГ-2,5-150 260 225 202 317 13 3 21,8 13,8
ОФГ-2,5-200 315 280 258 405 15 3 19,4 22,2
ОФГ-2,5-250 370 335 312 427 18 3 17,5 34,5
 ОФГ-2,5-300 435 395 365 451 18 4 16,0 44,7
ОФГ-2,5-350 485 445 415 466 18 4 16,0 52,5
 ОФГ-2,5-400 535 495 565 482 18 4 14,5 59,9
ОФГ-2,5-500 640 600 570 519 20 4 20,3 88,2
ОФГ-2,5-600 755 705 670 557 20 5 18,4 120,0
ОФГ-2,5-700 860 810 775 550 21 5 19,0 154,1
ОФГ-2,5-800 975 920 880 578 21 5 17,4 187,9
ОФГ-2,5-900 1075 1020 980 571 23 5 25,7 225,2
 ОФГ-2,5-1000 1175 1120 1080 590 25 5 23,1 261,3
ОФГ-6,3-65 160 130 110 267 13 3 32,2 5,2
ОФГ-6,3-80 185 150 128 281 15 3 29,6 7,8
ОФГ-6,3-100 205 170 148 302 15 3 25,9 9,7
ОФГ-6,3-125 235 200 178 317 17 3 24,4 13,0
ОФГ-6,3-150 260 225 202 323 17 3 21,8 15,7
ОФГ-6,3-200 315 280 258 413 19 3 19,4 24,6
ОФГ-6,3-250 370 335 312 449 20 3 26,3 37,9
ОФГ-6,3-300 435 395 365 465 20 4 24,1 48,9
 ОФГ-6,3-350 485 445 415 483 22 4 24,0 65,5
ОФГ-6,3-400 535 495 465 522 24 4 21,7 81,5
 ОФГ-6,3-500 640 600 570 577 25 4 27,0 115,4
 ОФГ-6,3-600 755 705 670 595 25 5 30,6 155,6
 ОФГ-6,3-700 860 810 775 586 27 5 31,7 197,5
 ОФГ-6,3-800 975 920 880 614 27 5 29,0 236,3
ОФГ-6,3-900 1075 1020 980 603 29 5 32,1 283,2
 ОФГ-6,3-1000 1175 1120 1080 627 31 5 34,7 333,8
ОФГ-10-65 180 145 122 269 17 3 32,2 7,2
ОФГ-10-80 195 160 133 279 17 3 29,6 9,1
 ОФГ-10-100 215 180 158 302 19 3 25,9 11,5
 ОФГ-10-125 245 210 184 315 21 3 24,4 15,4
 ОФГ-10-150 280 240 212 321 21 3 21,8 19,1
ОФГ-10-200 335 295 268 417 21 3 19,4 28,7
ОФГ-10-250 390 350 320 438 23 3 26,3 43,6
ОФГ-10-300 440 400 370 469 24 4 24,1 56,0
 ОФГ-10-350 500 460 430 478 24 4 32,0 73,0
ОФГ-10-400 565 515 482 508 26 4 28,9 110,3
 ОФГ-10-500 670 620 585 544 28 4 33,8 160.7
ОФГ-10-600 780 725 685 561 31 5 36,8 218,2
 ОФГ-10-700 895 840 800 574 32 5 50,8 254,2
 ОФГ-10-800 1010 950 905 606 35 5 46,4 308,7
ОФГ-10-900 1110 1050 1005 596 38 5 51,4 364,7
ОФГ-10-1000 1220 1160 1110 620 40 5 64,1 453,4
ОФГ-16-65 180 145 122 273 21 3 32,2 9,2
 ОФГ-16-80 195 160 133 283 21 3 29,6 10,3
ОФГ-16-10 215 180 158 306 23 3 25,9 13,2
ОФГ-16-125 245 210 184 319 25 3 24,4 17,8
ОФГ-16-150 280 240 212 325 25 3 32,6 22,4
 ОФГ-16-200 335 295 268 423 27 3 29,1 32,8
ОФГ-16-250 405 355 320 442 28 3 35,0 49,2
ОФГ-16-300 460 410 370 473 28 4 32,1 63,0
ОФГ-16-350 520 470 430 484 30 4 40,0 80,5
ОФГ-16-400 580 525 482 516 34 4 57,9 111,3
ОФГ-16-500 710 650 585 510 44 4 60,8 205,9
ОФГ-16-600 840 770 685 575 45 5 61,3 280,7
ОФГ-16-700 910 840 800 590 47 5 69,8 310,9
ОФГ-16-800 1020 950 905 620 49 5 63,7 381,1
ОФГ-16-900 1120 1050 1005 610 51 5 70,6 446,2
ОФГ-16-1000 1255 1170 1110 634 53 5 87,2 572,9
 ОФГ-25-65 180 145 122 273 21 3 32,2 9,0
ОФГ-25-80 195 160 133 285 23 3 29,6 11,1
ОФГ-25-100 230 190 158 308 25 3 25,9 15,9
ОФГ-25-125 270 220 184 322 27 3 36,6 22,5
ОФГ-25-150 300 250 212 336 27 3 32,6 28,1
 ОФГ-25-200 360 310 278 434 29 3 38,7 42,5
ОФГ-25-250 425 370 335 455 31 3 35,0 62,6
ОФГ-25-300 485 430 390 479 32 4 40,1 81,8
 ОФГ-25-350 550 490 450 510 38 4 56,0 115,0
 ОФГ-25-400 610 550 505 532 40 4 72,3 153,8
 ОФГ-25-500 730 660 615 574 48 4 74,3 229,6
ОФГ-25-600 840 770 720 599 51 5 73,6 375,8
 ОФГ-25-700 960 875 820 614 55 5 88,9 493,6
ОФГ-25-800 1075 990 930 647 59 5 81,1 603,6
ОФГ-25-900 1185 1090 1030 635 61 5 102,8 733,4
ОФГ-25-1000 1315 1210 1140 660 63 5 104,5 915,6
